根据《建筑钢结构防火技术规范GB51249-2017》、《钢结构防火涂料应用技术规程》T/CECS24-2020等标准，在对非膨胀型钢结构防火涂料工程验收的过程中，经常发现一些诸如非膨胀型钢结构防火涂料涂装薄厚不均、颜色不均、裂缝、空鼓、表面粉化等质量通病。下面针对这些质量通病、通病产生的原因以及相关的预防措施进行分析，与大家进行交流、学习。

　　一、非膨胀型钢结构防火涂料涂装的质量通病

　　（一）外观质量方面的通病

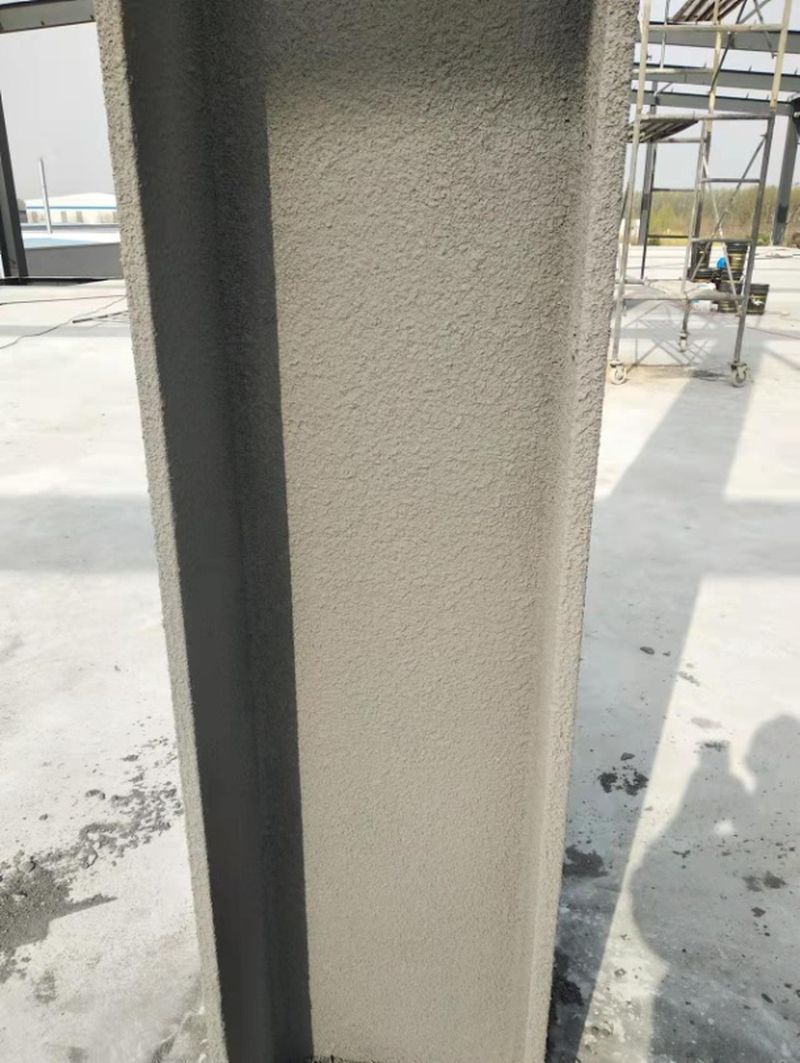

　　防火涂料涂层颜色不均匀，致使表面颜色深浅不一。防火涂料涂层厚度不均匀，尤其是不同构件之间差异较大，相差1～3mm，甚至更大。涂层表面有明显的乳突或流坠，局部不平整。

　　（二）影响耐火性能的通病

　　1.涂层开裂和起皮，严重影响构件的耐火性能。

　　2.涂层与构件表面形成空鼓，用榔头轻击，会发出空响声，涂层容易自然成块并脱落。

　　二、非膨胀型钢结构防火涂料的质量通病产生的原因

　　（一）施工工艺的原因

　　1.非膨胀型钢结构防火涂料需喷（抹）涂多遍，应根据耐火等级和涂层厚度的不同而定，少则2～3遍，多则可达5～10遍。施工中未按预定方案流水作业，造成多涂或漏涂，导致涂层厚度不均匀。

　　2.尤其钢柱部位因为耐火等级要求高，涂层较厚。要求在刷涂2-3遍之前挂网时，网片固定不规整、不牢固，都会使造成完工时露网丝或进度严重不均。

　　3.涂刷的涂膜过厚，施工环境温度不宜，湿度过大或雨天施工，稀释剂挥发太快，造成涂料流动性能差。

　　4.涂刷工具选用不当，抹刀表面锈蚀或余料硬化，导致抹面不够光滑。

　　5.涂料中稀释剂掺量过多，降低了涂料正常施工粘度，涂料不能附着在钢梁或涂层表面。

　　6.一次涂装过厚或未涂均匀，稀释剂已发挥，造成涂层过早干燥固化。

　　（二）措施不当的原因

　　基层潮湿，灰尘、油污等异物未清除干净。喷枪压力不够、或走速过快导致界面剂厚度不够、粘接不牢。

　　（三）材料的原因

　　1.涂料中含重涂料太多，颜料研磨不均匀，涂料湿润性能不良。

　　2.涂料中混入泥砂等杂物，涂刷中形成结块。

　　3.防火涂料粘结强度不够，不能与基层附着，或附着力太小。

　　4.基层腻子胶性太小，遇潮湿，表面会开裂、起皮。

　　三、防治措施

　　（一）基底处理及补漆

　　钢结构防火涂料涂装前，必须清除一切污垢，去除油脂、浮尘、泥浆等杂物，并用压缩空气吹干。钢结构在搁置、运输、装配期间产生的碰撞、磨擦等原因产生的损坏，必须进行彻底的打磨除锈及底漆、中间漆的修补。焊缝部位的补漆应在焊缝打磨合格后进行，表面除锈经检查符合施工要求，基底处理作为隐蔽工程，必须填写隐蔽工程验收单，交监理或业主验收合格后方可进行防火涂料的施工。

　　（二）材料调配

　　1.底层拉毛料的拌和:应用低速强制拌机拌和，先加水再加粉料搅拌，控制搅拌时间，搅拌时间5～10分钟为宜，料浆均匀经观感检查合格后即可使用。

　　2.底层拉毛料的配比为

　　防火涂料:胶:水=3:1:2.5；采用砂浆搅拌机搅拌均匀，然后喷涂在钢结构的表面，厚度达到2.5～3.5mm。

　　3.后续用料的配比为

　　防火涂料:胶水:水=1:0.05～0.06:1(重量比)误差应控制在±0.2kg，在搅拌机中搅拌5～10分钟形成均匀厚浆状。

　　使用时间:料浆随拌随用，常温下(20℃)应在3小时内用完，天气炎热或干燥的条件下时间应更短，切忌将料浆存放过长后加水搅拌再使用。

　　（三）施工条件

　　非膨胀型防火涂料施工过程中需专人做好每日温度与湿度的数据记录，在现场需配备温度计及湿度仪。在极度寒冷或炎热条件下，应创造必要技术条件，防止涂层失水过快或涂层内水分结冰。施工时宜环境要求如下:

　　1.环境的持续温度在0～38℃之间；

　　2.环境的湿度要低于85%；

　　3.构件表面有结露时不宜作业。

　　（四）施工工艺

　　1.施工前应检查需涂装防火涂料的钢构件的表面是否干净，以确保钢材基面的清洁与干燥。

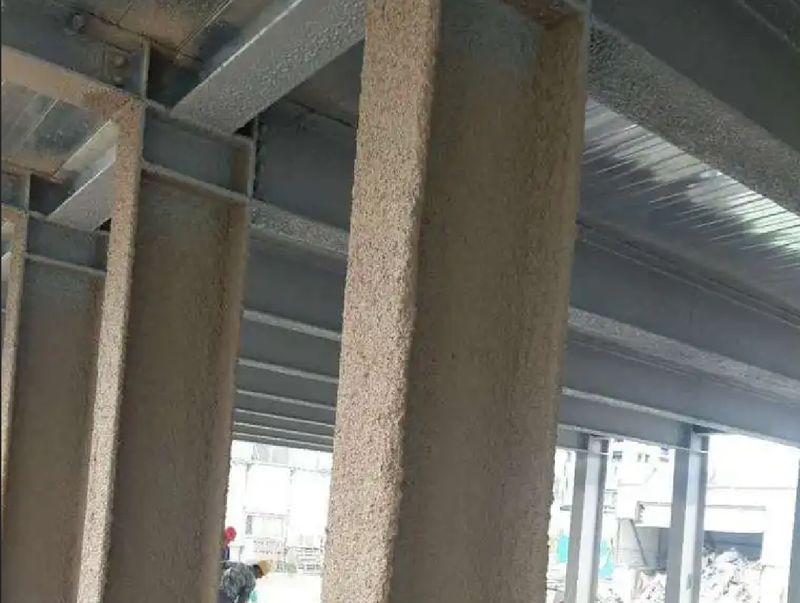

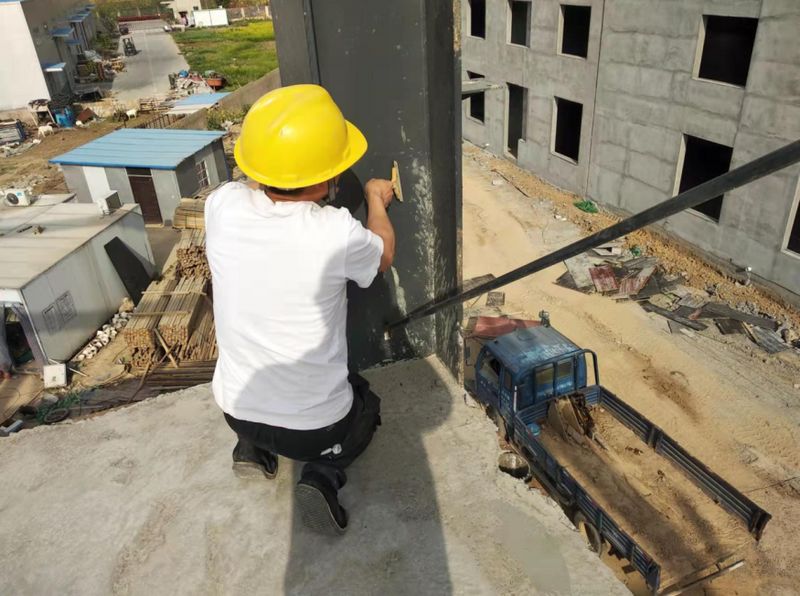

　　2.非膨胀型防火涂料施工分为基层打底及面涂层施工，打底采用喷涂方式，面层涂料采用抹涂加喷涂施工方式。

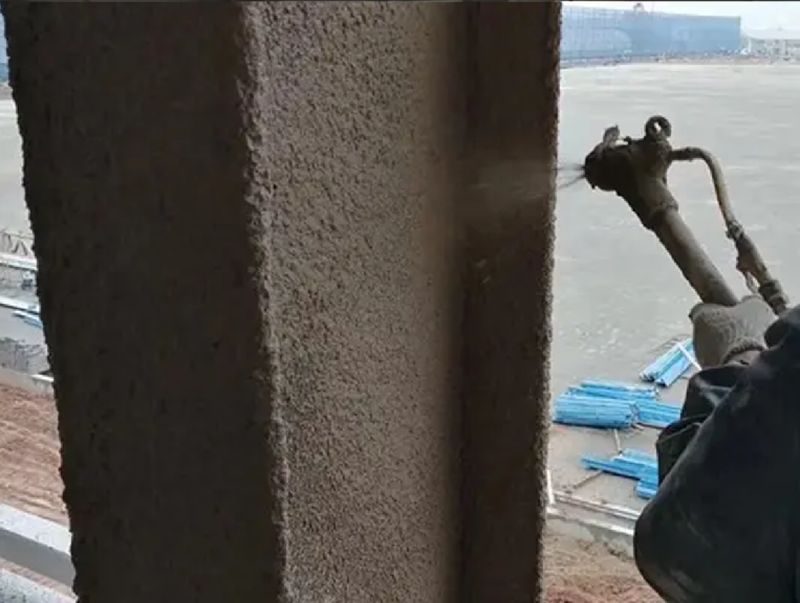

　　3.表面打底:钢材表面打底料宜用斗式喷枪，喷咀直径中5mm左右，配以0.4～0.6Mpa以上的空气压力进行施工，涂层厚度控制在3.5mm左右。

　　4.因钢柱涂层较厚，喷（抹）涂时为保证达到厚度要求及确保质，应喷（抹）涂第二遍后挂一层网，干燥后再进行后续喷（抹）涂。

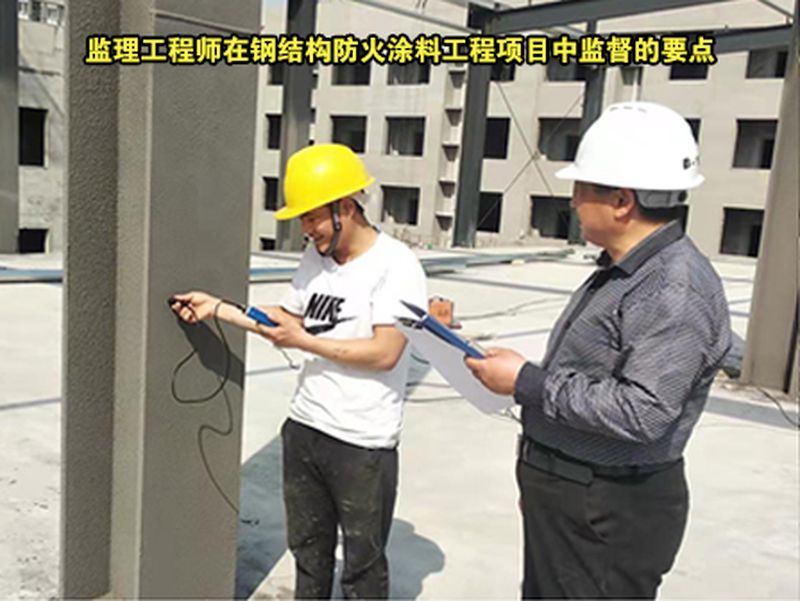

　　5.在施工过程中，施工人员应用带有刻度的探针随时检验涂层厚度，涂层厚度应达到设计要求的耐火极限所对应的厚度，非膨胀型钢结构防火涂料±3um，外表应平整，无起层、发泡脱落等缺陷。

　　四、整治措施

　　（一）平整度的治理措施

　　1.为更好的保证钢柱的垂直度、平整度应根据柱子直径及涂层厚度，可以设计制作套模。

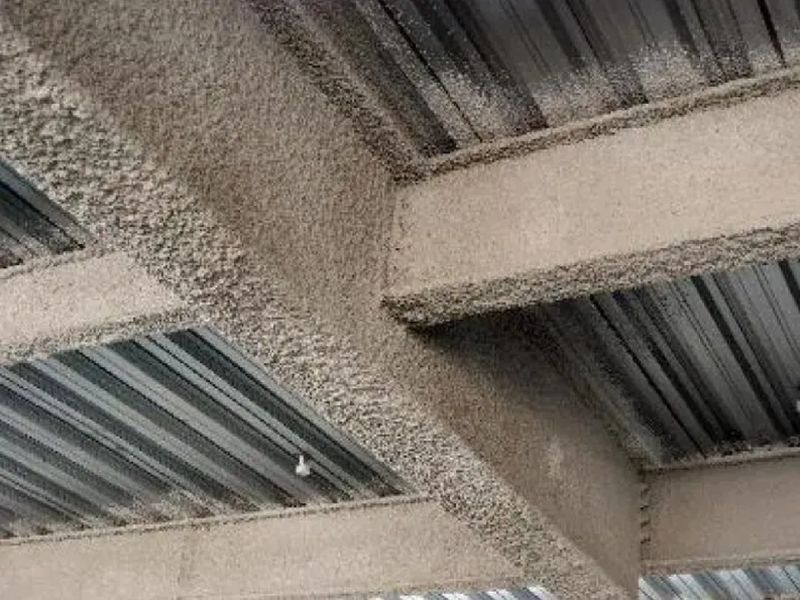

　　2.对于钢梁的平整度的控制，则可以采用1m长标尺来进行控制检验。

　　（二）空鼓、起皮、裂缝的处理方式

　　1.空鼓一般可以用抹刀铲挖后进行修补抹平。

　　2.起皮、裂缝视深度面积大小，可以采用重新喷涂进行修补。

　　总之，要控制防火涂料的施工质量，首先要控制原材料的质量，原材料质量不合格、配合比问题、界面剂厚度及粘结度等问题等都是质量不合格的原因，防火涂料质量得不到保证，就不能很好地保护钢结构。防火涂料的施工质量是钢结构防火安全的重要保证。要保证质量良好的施工工艺，标准的施工流程以及严格的监管是保证。同时工人的素质培养也是一大先决条件。重要的其实就是要提高从业人员的重视程度，使其充分认识到防火涂料对于钢结构的重要性，明白该如何去操作，作业过程中严格施工工艺和手法，以免到时候造成质量问题再返工。
